  유량계 >> 초음파 유량계 >> 휴대형    모델 : KATflow200-K1/4N


소비자 가격 : 가격문의

재고여부 : 45일 이내

배 송 료 : 당사(선불), 고중량 제품 제외

담 당 자 : 오은수 02-6292-1013

제품사양 기술사양 제품문의





제품상세정보 제품사양 기술자료 제품Q&A 배경
특징
휴대용 초음파 유량계로 기포및 이물질 함유량 10%까지 측정가능, 관경 10mm-250mm
& 50~3000 mm


적용분야
누수량 검검측정 : 유체의 급.배수 라인의 인입라인과 유출라인 분기점등의 유량을 측정함으로서 누수량을 파악.
펌프용량 확인 : 펌프에서 토출 유량을 측정하여 펌프의 성능이나 교체시기 등 확인
유량 비교측정 : 기존 유량계와 비교측정을 해서 기존 유량계의 성능 검사.
유량 밸런싱 : 분기점별 유량을 측정하면서 밸브를 조작하면 Line별 유량을 조정.
공정 연구용 : 유량값 Data 저장기능을 이용하여 실시간 유량을 분석하여 시간별, 일자별, 계절별 사용량을 분석, 이를 펌프용량 및 파이프사이즈 등의 설계에 적용.


기능
KATflow200은 옵션에 따라 관경 10mm에서 3000mm까지 파이프(PVC, MATAL, etc)에 적합합니다.
하나의 TransitTime센서로, 이전에는 도플러센서로만 가능했던 부유물 10%까지 함유된 액체의 유량을 측정할 수 있습니다.
초음파 두께 측정 전극을 표준으로 포함하고 있어 정확한 두께 입력이 필요할 경우 유용합니다.
측정할 현장에서 센서는 관(Pipe) 외벽에 설치되게되고, 현장에 대한 자료입력은 계기의 메뉴에 의해서 가능합니다.
센서는 수평이나 수직으로 설치될 수 있습니다.
정밀한 측정을 위하여 중요한 것은 유체의 흐름에 맞는 정보라 할 수 있습니다. 파이프 내부 흐름을 측정하기 위해서 각기 다른 파이프 지름에 대한 기록 정보가 필요하게 될 것입니다.
초음파유량측정방법중 시간차(Trnsit Time) 기술은 액체를 통과하는 음파 전송이 필연적입니다. 정확한 유속 측정이 가능하지만 센서와 센서 간에 이루어 지는 음파 전송은, 기포 또는 음파 특성의 매개물에 의하여 방해 받을 수 있습니다. 그러므로 측정 현장은 주의해서 선택하여야 합니다.
하지만, Katronic 사의 초음파유량계는 시간차방법에 의한 측정과 도플러모드에 의한 두가지 측정이 모두 가능합니다. 즉, 입자를 함유한 고농도의 유체나 기포를 함유한 와류가 심한 유체라 할지라도 도플러 모드로 측정가능합니다.
센서를 설치할 때는, 관(Pipe) 외벽에 부착된 부분을 밀착시키는 것이 매우 중요합니다. 접착면의 빈공간, 고르지 않은 표면, 부적당한 상태로 센서를 설치할 경우에는 신호의 손실이 있을 수 있습니다.


제품상세정보 제품사양 기술자료 제품Q&A 배경

14242

일반 사양
측정원리
Ultrasonic time difference correlation principle
유속 범위
±0.01 25 m/sec
분해능
0.025 cm/sec
재현성
0.15% of measured value ± 0.015 m/sec
정밀도 Flow velocity :± 0.5% of velocity
Volume flow :

±13% of measured value depending on application
±0.5% of measured value with process calibration

Turn down ratio
1 / 100
Gaseous and Solid content of medium
10% 이하 of volume (시차법 유량계중 최대)
Flow Transmitter (KATflow 200)
화면표시
문자와숫자표시 가능한 LCD Display, 128 ×68 dots, Backlit
현재 유량, 적산유량, 유속 표시

표시 단위
- Volumetric flow rate :
m3/h, m3/min, m3/s, l/h, l/min, l/s 등
- Flow velocity : m/s, inch/s 등
- Mass flow rate : g/s, t/h, kg/h, kg/min
조작부
Programmable 15 Key
Flow channel
1(one) Flow channel
사용언어
English, German, French, Spanish, Russian
본체크기
72/117(W) × 228(H) × 47(D) mm
중량
approx. 1 kg
사용온도
-10 60℃
보호등급
본체 IP65 according EN 60529 (옵션 IP67)
적용배관
금속관 : 주철관, Ductile 주철관, 강관,
각종 피복강관, 수압철관, SUS관
수지관 : 염화비닐관, FRP관, FRPM관,
PVC관, PVDF관, PEEK관 등

Logging Data
30,000 Points, including RS 232 serial cable
Program, KATdata+ 운영체계 Window 에서 구동 가능한 데이타 다운로딩용 Program 제공 (windowXP/NT/2000/vista/7, Linux)
사용 전원
재충전 가능한 배터리 4 × NiMH AA 2850 mAh,
상용전원 DC 9
24 시간 연속 동작

소비 전력
측정모드 1W 이하
Transducer (K4N)
설치방법
V법, Z법, W법 (트랜스듀서 설치방법)
외부부착식 (Clamp-On) 수평 또는 수직 설치

외벽부착형 설치레일(자석&스프링체인)형.

측정관경
10 ∼ 250 mm
센서재질
Stainless steel
센서크기
48×13×22 mm
사용온도
-30 ∼ 130 ℃
옵션 : 200 ℃,  up to 500 ℃

보호등급
IP 66 according EN 60529 (옵션 IP67 or IP68)
케이블
10m 기본사양
Transducer (K1N)
설치방법
V법, Z법, W법 (트랜스듀서 설치방법)
외부부착식 (Clamp-On) 수평 또는 수직 설치

외벽부착형 설치레일(자석&스프링체인)형.

측정관경
50 ∼ 3000 mm
센서재질
Stainless steel
센서크기
60×30×34 mm
사용온도
-30 ∼ 130 ℃
옵션 : 200 ℃
보호등급
IP 66 according EN 60529 (옵션 IP67 or IP68)
케이블
10m 기본사양

제품상세정보 제품사양 기술자료 제품Q&A 배경

제품상세정보 제품사양 기술자료 제품Q&A 배경

궁금하신 점에 대해 해당 분야의 전문가가 상담해드립니다.

제품문의 버튼을 누르시면 입력폼이 출력됩니다.
담당자의 이름을 클릭하시면 직통 번호를 확인하실 수 있습니다.

제품문의

일자 고객이름 분야 제목 결과 담당자
2021-06-22모정 *수질 일전에 문의에 추가 문의입니추진권병찬
2021-06-22모정 *수질 #26 bar coater(60micron) 길추진권병찬
2021-06-21김미 *기타 유기 용매용 DO meter 견적 완료장문석
2021-06-19TAEH *문의-기타 Ultra Sonic Washer (SCHN-1완료장문석
2021-06-16홍태 *수질 염소이온농도계완료장문석
2021-06-14Batn *수질 Request for quotation완료장문석
2021-06-14김영 *수질 견적 요청 건완료장문석
2021-06-14박형 *기타 교리츠 WAK-NO3 제품 MSDS 문완료장문석
2021-06-12김진 *기타 견적 문의드립니다.완료장문석
2021-06-11이다 *기타 제품가격 문의드립니다.완료장문석
NO.1

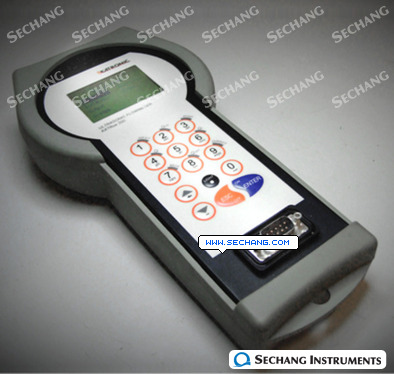

KF200 휴대형 초음파 유량계
NO.2
KF200 transport case
NO.3
KF200 Battery charger
NO.4
초음파 외벽부착식 센서 & 케이블
NO.5
Magnetic mounting arrangement for K4N sensor. Ruler and Mounting clamps allow quick and easy install
NO.6
Accoustic coupling paste,-30 …. 130° C,100ml
NO.7
초음파 외벽부착식 센서 & 케이블
NO.8
Magnetic mounting arrangement for K1N sensors,ruler and mounting clamps allow quick and easy install
NO.9
Extension lead with ODU connector, 10 m
NO.10
KATdata+ data download software
NO.11
Katronic RS232 to USB cable (Suitable for KF200, 150, 100)
NO.12
Oprerating Instruction KAT200 English
NO.13
With calibration Certificate, five point
  본체이외에는 소모품입니다.
일부 사진만 표시될 수 있습니다.


  구성내역

KATflow 200 Transmitter (본체) 1 ea
Transducer (K1N)(50~3000mm) 1 ea (Pair)+ Extention cable for transducer 1ea(10m)
Transducer (K4N)(10~250mm) 1 ea (Pair)+ Extention cable for transducer 1ea(10m)
lubricating Compound 1 ea
Program Kit 1 ea
Mounting fixture, rail and magnets 1 ea (Pair)(DN10~250)
Mounting fixture, rail and magnets 1 ea (Pair)(DN50~3000)
Battery charger AC adapter 1 ea
Portable carrying case 1 ea
RS-232 Communication Cable 1 ea
RS-232 to USB converter 1 ea
5-point calibration with certificate 1copy per transducer(from manufacturer)

*옵션 : Pipe Wall thickness probe (1.00~200.00mm),
DataLogging samples 100,000 points 확장.
